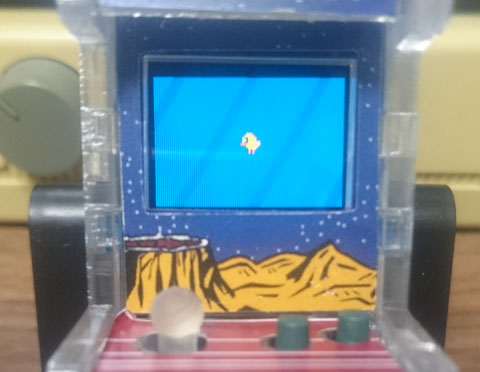

256色モードでDMAを使用して10x10のキャラクタを画面に表示するサンプルプログラムです。
96*64バイトの画面の大きさと同じscreen_bufferを2つ作成して交互にDMA転送している。
TinyScreen::writeBufferDMAは画面を転送する前に戻って来るのでTinyScreen::getReadyStatusDMA()で
DMA転送が終わったかどうか毎回チェックしている。
TinyScreen::writeBufferでは画面描画には256色で約4550マイクロ秒,65536色で約9100マイクロ秒かかるが
TinyScreen::writeBufferDMAではその時間を省く事ができる。
その代わり画面に表示されている画像は1フレーム前の画像になりscreen_bufferの容量は2倍になる。
また、このサンプルでは60FPSで描画している。
#include <TinyScreen.h>
#define COLOR8(r,g,b) ((b>>5)<<5|(g>>5)<<2|(r>>6))
static const unsigned int SCREEN_WIDTH = 96;
static const unsigned int SCREEN_HEIGHT = 64;
static const unsigned int BUFFER_SIZE = (SCREEN_WIDTH * SCREEN_HEIGHT);
static const unsigned int BUFFER_COUNT = 2;
static const unsigned long FPS = 60;
static const unsigned long INTERVAL_TIME = 1000000 / FPS;
TinyScreen tiny_screen = TinyScreen(TinyScreenPlus);
unsigned char screen_buffer[BUFFER_COUNT][BUFFER_SIZE];
unsigned long micros_time;
int current_buffer;
int x;
int anime_count;
// Character image
const unsigned char Hiyoko_1[10 * 10] =
{
0x00, 0x00, 0x00, 0x1B, 0x1B, 0x1B, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x1B, 0x1B, 0x1B, 0x1B, 0x1B, 0x00, 0x00, 0x00,
0x00, 0x1B, 0x40, 0x40, 0x1B, 0x1B, 0x1B, 0x1B, 0x00, 0x00,
0x00, 0x1B, 0xFF, 0x40, 0x1B, 0x1B, 0x1B, 0x1B, 0x00, 0x00,
0x00, 0x1B, 0x40, 0x40, 0x1B, 0x5B, 0x5B, 0x5B, 0x5B, 0x5B,
0x0F, 0x0F, 0x0F, 0x1B, 0x1B, 0x1B, 0x1B, 0x1B, 0x1B, 0x5B,
0x00, 0x00, 0x00, 0x1B, 0x1B, 0x1B, 0x1B, 0x1B, 0x5B, 0x00,
0x00, 0x00, 0x00, 0x00, 0x1B, 0x1B, 0x1B, 0x5B, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x0F, 0x00, 0x0F, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x0F, 0x00, 0x0F, 0x00, 0x00, 0x00
};
const unsigned char Hiyoko_2[10 * 10] =
{
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x1B, 0x1B, 0x1B, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x1B, 0x1B, 0x1B, 0x1B, 0x1B, 0x00, 0x00, 0x00,
0x00, 0x1B, 0x40, 0x40, 0x1B, 0x1B, 0x1B, 0x5B, 0x5B, 0x5B,
0x00, 0x1B, 0xFF, 0x40, 0x1B, 0x1B, 0x5B, 0x1B, 0x1B, 0x5B,
0x00, 0x1B, 0x40, 0x40, 0x1B, 0x5B, 0x1B, 0x1B, 0x1B, 0x5B,
0x0F, 0x0F, 0x0F, 0x1B, 0x1B, 0x1B, 0x1B, 0x1B, 0x5B, 0x00,
0x00, 0x00, 0x00, 0x1B, 0x1B, 0x1B, 0x1B, 0x5B, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x0F, 0x00, 0x0F, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x0F, 0x00, 0x00, 0x00, 0x0F, 0x00, 0x00
};
void setup()
{
tiny_screen.begin();
tiny_screen.setBitDepth(TSBitDepth8);
tiny_screen.setBrightness(7);
tiny_screen.setFont(liberationSansNarrow_12ptFontInfo);
tiny_screen.fontColor(TS_8b_White, TS_8b_Black);
tiny_screen.initDMA();
current_buffer = 0;
x = 86;
anime_count = 0;
}
// Draw sprite no clip
void DrawSprite(const unsigned char* buffer, int x, int y, int width, int height, int color_key)
{
int scan_x;
int scan_y;
int source_address = 0;
int destination_address = SCREEN_WIDTH * y + x;
for(scan_y = 0; scan_y < height; ++ scan_y)
{
for(scan_x = 0; scan_x < width; ++ scan_x)
{
unsigned char color = buffer[source_address + scan_x];
if(static_cast<int>(color) != color_key)
{
screen_buffer[current_buffer][destination_address + scan_x] = color;
}
}
source_address += width;
destination_address += SCREEN_WIDTH;
}
}
void loop()
{
unsigned long interval_time = micros() - micros_time;
if(interval_time > INTERVAL_TIME)
{
// Clear buffer
memset(screen_buffer[current_buffer], COLOR8(30, 30, 100), BUFFER_SIZE);
// Move & draw sprite
-- x;
if(x < 0)
{
x = 86;
}
++ anime_count;
if(anime_count >= 16)
{
anime_count = 0;
}
if(anime_count < 8)
{
DrawSprite(Hiyoko_1, x, 27, 10, 10, 0);
}
else
{
DrawSprite(Hiyoko_2, x, 27, 10, 10, 0);
}
// Wait DMA transfer
while(!tiny_screen.getReadyStatusDMA());
// End transfer
tiny_screen.endTransfer();
// Start DMA transfer
current_buffer = 1 - current_buffer;
tiny_screen.goTo(0, 0);
tiny_screen.setX(0, SCREEN_WIDTH - 1);
tiny_screen.setY(0, SCREEN_HEIGHT - 1);
tiny_screen.startData();
tiny_screen.writeBufferDMA(screen_buffer[current_buffer], BUFFER_SIZE);
micros_time = micros();
}
}
ScreenSample4.zip
